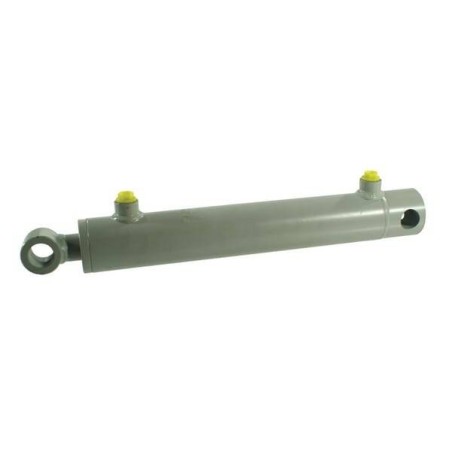

Vérin DE D25-40-300 série ST UNIVERSEL D2540300ST

ACOURSE : 300 mm

Avantages : Prêt à l'emploi -Montage et démontage simples Longue durée de vie Sécurité d'utilisation élevée

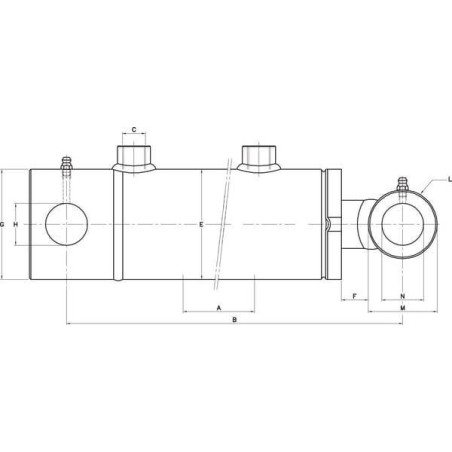

[B] ENTRAXE MIN. DES TROUS DE MONTAGE : 446 mm

Caractéristiques : Apprêt déjà appliqué Sécurité de tête de vérin mécanique réutilisable Charge radiale maximum : 10 % de la force axiale La pression de service maximale dépend du ploiement sous charge maximum Le ploiement sous charge maximal peut être consulté dans le logiciel du vérin

CATÉGORIE D'APPLICATION : A usage universel

[C] DIAMÈTRE DU FILETAGE DE MONTAGE - RACCORD DU VÉRIN : 1/4 Inch

[C] DIAMÈTRE DU FILETAGE DE MONTAGE - RACCORDEMENT DE TIGE : 1/4 Inch

CODE DE CLASSE DE TOLÉRANCE DE MATÉRIAU DU VÉRIN : H10

Description détaillé : Vérins double effet complets avec kit de fixation, type ST

DIAMÈTRE DE MONTAGE - BIELLE : 20,4 mm

DIAMÈTRE DE MONTAGE - RACCORD DU VÉRIN : 20,4 mm

Diamètre intérieur : 40 mm

[E] DIAMÈTRE EXTÉRIEUR DU CYLINDRE : 50 mm

FDISTANCE EXTRÉMITÉ DU VÉRIN À LA BAGUE DE MONTAGE : 15 mm

[G] DIAMÈTRE DE LA TIGE : 25 mm

[H] DIAMÈTRE DU TROU DE MONTAGE - RACCORD DU VÉRIN : 20,4 mm

Informations techniques : Interchangeable avec d'autres marques Fluide : huile minérale, HLP ISO VG de 32 à 46 Pureté de l'huile : ISO 4406 22/20/17 ou NAS 9

LLARGEUR DE LA TÊTE DE MONTAGE : 35 mm

LONGUEUR MIN. : 446 mm

MATÉRIAU DE LA TIGE : Acier 20MnV6

MATÉRIAU DE L'ÉCROU DE TÊTE : Fonte

MATÉRIAU DE RACCORD D'HUILE : Acier

MATÉRIAU DU VÉRIN : Acier ST52

MDIAMÈTRE EXTÉRIEUR DE BAGUE DE MONTAGE : 36 mm

NDIAMÈTRE DE TROU DE MONTAGE - JONCTION DES BARRES : 20,4 mm

PARTICULARITÉS : Complètement monté Avec fixations Construction unique et innovante Circlip spécial du piston

PRESSION DE SERVICE MAX. : 250 bar

PRESSION NOMINALE : 200 bar

RACCORDEMENT : G 1/4

RUGOSITÉ DE SURFACE DE LA TIGE : 0,2 µm

SÉRIE : D-ST

TEMPÉRATURE DE SERVICE MAXIMALE : 85 °C

TEMPÉRATURE DE SERVICE MINIMALE : -25 °C

TRAITEMENT DE SURFACE DE LA TIGE : Chromaté

TYPE : D-ST

TYPE DE MONTAGE - RACCORD DU VÉRIN : Alésage

TYPE DE MONTAGE - RACCORDEMENT DE TIGE : Moyeu

TYPE DU FILETAGE DE MONTAGE - RACCORDEMENT DE TIGE : G

VITESSE MAX. : DU PISTON : 0,1 m/s

VITESSE MAX. DU PISTON : 0,1 m/s
